概述:

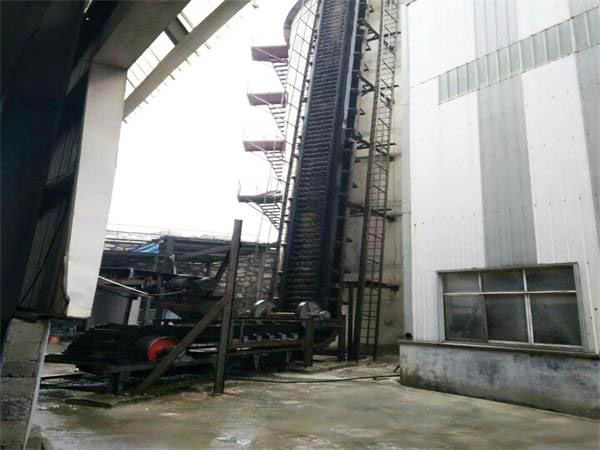

大傾角波狀擋邊帶式輸送機主要由波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、壓帶輪(輥)、托輥、防偏輥、清掃裝置、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及保護裝置等部件組成。其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。
其主要特點:
(1)可大傾角輸送,大量節省設備占地面積,達到普通、花紋帶式輸送機所不能達到的輸送角度。
(2)總體投資費用低,與普通帶式輸送機相比可節約投資20%~30%。
(3)與普通帶式輸送機、斗式提升機、刮板輸送機相比,其綜合技術性能較優越。
(4)提升高度大,單機垂直提升高度可達500m[2]
(5)大傾角波狀擋邊帶式輸送機具有結構簡單、運行平穩、設備部件少、維修量小、噪音低、布置靈活等諸多優點。它適用于工作溫度為-15~40e的工作環境,輸送堆密度為0.15~319 t/m3的各種散狀物料,例如煙臺鑫海礦山機械生產的大傾角波狀擋邊帶式輸送機使用波紋狀輸送帶來取代普通輸送帶,大大提率,受到高度好評,被廣泛應用。
(6)該機可在傾角0b~90b范圍內任意布置。在垂直輸送物料時,還可以左右旋轉180b,實現360b范圍內的受料和卸料。
(7)該機由于能夠大傾角輸送物料,在達到同樣輸送高度時,使整機長度大大縮短,隨該機布置的通廊長度也相應減少,降低了設備投資和工程造價,減少了占地面積。
(8)該機傾角大、整機長度短。與普通帶式輸送機相比,可大量減少托輥數量、輸送帶長度和物料重量,即大大減少了托輥阻力和輸送帶及物料所消耗的功率。因此,該機可降低能耗。
(9)該機在垂直布置時,一般為全封閉設置,密封好、灰塵少。
(10)該機輸送帶的橫向剛性較強,基帶兩側均有立輥防跑偏,且被輸送的物料基本都處于輸送帶的中心部位。因此,輸送帶運行時不跑偏。
應用范圍:
大傾角波狀擋邊帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶,特別適用于大傾角連續輸送散狀物料,可廣泛應用于煤炭、化工、電力、建材、冶金、糧食、港口、船舶等行業。
不足之處:
(1)該機不足之處在于波狀擋邊橡膠帶比普通平面橡膠帶使用壽命短。波狀擋邊橡膠帶一般是在膠帶廠粘接成整圈后出廠,在現場吊裝時較為不便,設計時應充分考慮起重設備和安裝空間。
(2)該機的輸送帶有波狀擋邊和橫隔板,形成一連串的匣型容器,物料置于其中難以外溢,在直線輸送的過程中不會散落,但在尾部水平段向上拐彎處容易少量灑料;導料槽與膠帶的波狀擋邊之間有縫隙,容易少量灑料;頭部清掃器下會有少量落料。設計時應充分考慮清料和返料裝置,以減輕工人的勞動強度。
帶寬B(mm) |
300 |
400 |
500 |
650 |
800 |
|||||||||||
檔邊高 |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
200 |
240 |
||||
部分輸送傾角輸送量Q³/h |
30° |
15 |
14 |
20 |
34 |
45 |
71 |
104 |
120 |
128 |
157 |
195 |
235 |
|||
45° |
11 |
10 |
14 |
26 |
35 |
57 |
83 |
97 |
102 |
127 |
157 |
195 |
||||
60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
112 |
142 |
||||
90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
60 |
76 |
||||
外形尺寸 |
頭輪中心高H²/h(mm) |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
|||||||||||
尾輪中心高H²/h(mm) |
335 |
330-490 |
600 |
600 |
600-800 |
|||||||||||
中間段帶面高H²/h(mm) |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
|||||||||||
中間段地腳寬B²/h(mm) |
480 |
580 |
870 |
1020 |
1220 |
|||||||||||
帶寬B(mm) |
1000 |
1200 |
1400 |
|||||||||||||
檔邊高 |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
|||
部分輸送傾角輸送量Q³/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
||
45° |
137 |
175 |
219 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
|||
60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
|||
90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
|||
外形尺寸 |
頭輪中心高 H²/h(mm) |
1400-2000 |
1600-2000 |
|||||||||||||
尾輪中心高 H²/h(mm) |
600-800 |
800-1000 |
800-1200 |
|||||||||||||
中間段帶面高H²/h(mm) |
800-1200 |
1050-1500 |
1050-1700 |
|||||||||||||
中間段地腳寬 B²/h(mm) |
1440 |
1690 |
1890 |
